壓力角
齒輪有「壓力角」。
JIS 的定義是 : 在齒面的一點 ( 一般是指節點 ) 上，半徑線與齒形的切線間所成之角度。

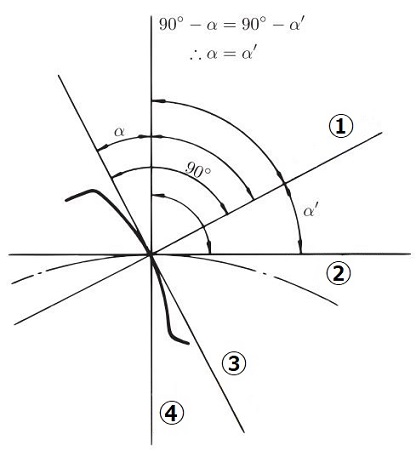

也就是說，α 為壓力角 ( 如圖所示 )。
在圖中，因為 α=α’ ，所以 α’ 也是壓力角。
- 齒面的法線
- 分度圓的切線
- 齒面的切線
- 半徑線
A 齒與 B 齒的嚙合狀態從節點看上去時 :
- 齒面的共同法線
- 分度圓
- 分度圓
A 齒在節點上推動 B 點。
這個時候的推動力作用在 A 齒及 B 齒的共同法線上。也就是說，共同法線是力的作用方向，亦是承受壓力的方向，α則為壓力角。
參考
過去，亦有使用 14.5°壓力角，現在廣泛被使用的是 20°壓力角。
